Стенд для эксплуатационных механических испытаний
ТЕХНИЧЕСКИЕ ДАННЫЕ

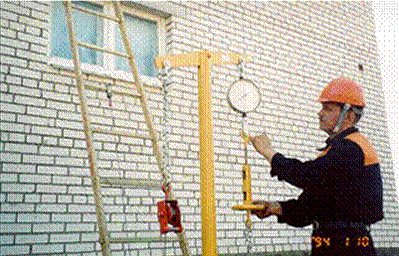

Стенд для эксплуатационных механических испытаний лестниц, монтерских поясов, когтей и лазов
| № п/п |
Наименование параметров и размеров |
Норма |
| 1 |
Предельная величина нагрузки, Н/кгс |
8000(800) |
| 2 |
Минимальный ход талрепа, мм |
140 |
| 3 |
Управление талрепом |
Маховиком |
| 4 |
Усиление на маховике, н (кгс) |
220(22) |
| 5 |
Габаритные размеры, мм |
|
| |
- длина |
1000 |
| |
- ширина |
1770 |
| |
- высота |
2000 |
| 6 |
Масса, кг, не более |
120 |
УСТРОЙСТВО И РАБОТА СТЕНДА
1.1. Стенд смонтирован единым компактным блоком на жестком основании,
позволяющим осуществлять его транспортировку без разборки.
1.2. Испытательная схема между основанием стенда, талрепом, динамометром,
траверсой, испытуемом изделием (монтерский пояс, монтерские когти или лазы,
лестницы приставные) осуществляется цепью круглозвенной (канатом стальным).
1.3. Необходимая испытательная нагрузка создается талрепом, вращением
его корпуса с помощью маховика и рукоятки.
1.4. Величина нагрузки контролируется по показанию динамометра.
ПОРЯДОК УСТАНОВКИ СТЕНДА И ПОДГОТОВКА К РАБОТЕ
2.1. Установить стенд в помещении (на открытой площадке) непосредственно на полу (на подготовленном основании). Высота помещения (опорной стены) должна быть не менее 5м, для испытания приставных лестниц длиной до 5м.
2.2. Расположение стенда в помещении должно обеспечивать безопасный и удобный доступ к нему.
2.3. При испытании только монтерских поясов когтей и лазов, крепление стенда к полу (оснований) или к стене не требуется.
|
